Drawing: |
|
 |
Earlier published in: |
. |
IEC 60617-12 (ed.3.0) 12-37-05 |
Description (temporary field): |
EN |

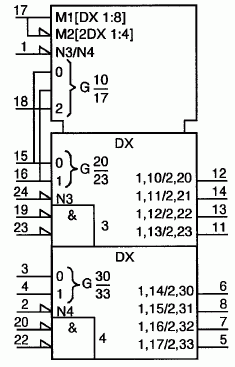

Demultiplexer/decoder, universal, dual
(e.g. F 100170)
NOTES
1 In order to perform the function DX1:8 correctly, it is necessary to make an external connection between terminals 19 and 20, and also between terminals 22 and 23.
2 The symbol for open-circuit output (symbol 12-09-04) is not shown in this example because all ECL outputs of this ECL family are of the same open-circuit type. |
|
FR |
Démultiplexeur/décodeur universel, double
(modèle d'antériorité : F 100170)
NOTES
1 Pour réaliser correctement la fonction DX1:8, il est nécessaire d'établir une connexion extérieure entre les broches 19 et 20 d'une part et les broches 22 et 23 d'autre part.
2 Le symbole pour sortie à circuit ouvert (symbole 12-09-04) n'est pas figuré dans cet exemple parce que toutes les sorties ECL de cette famille ECL sont de type de circuit ouvert identique. |
Name: |
EN |
Demultiplexer/decoder, universal, dual |
|
FR |
Démultiplexeur/décodeur universel, double Démultiplexeur/décodeur universel, double |
Alternative names: |
EN |
|
|
FR |
|
Keywords: |
EN |
binary logic circuits; coders; demultiplexers |
|
FR |
circuits logiques binaires, codeurs, démultiplexeurs |
Form: |
EN |
|
|
FR |
|
Alternative forms: |
|
|
Applied in: |
|
|
Applies: |
|
S01464, S01468, S01494, S01516, S01552, S01563, S01567, S01627, S01810 |
Application notes: |
|
A00269 |
Source references: |
|
|
Published in: |
|
|
Entered on: |
|
2004-02-09 |
Evaluated on: |
|
2004-03-08 |
Released on: |
|
2004-09-01 |
Rejected on: |
|
|
Obsolete from: |
|
|
Proposed by: |
|
TC3 |
Replaces: |
|
|
Replaced by: |
|
|
Shape class: |
|
Characters, Rectangles |
Function class: |
|
K Processing signals or information, T Converting but maintaining kind |
Application class: |
|
Circuit diagrams |
Symbol restrictions: |
EN |
|
|
FR |
|
Remarks: |
EN |
E.g. F 100170.
In order to perform the function DX1:8 correctly, it is necessary to make an external connection between terminals 19 and 20, and also between terminals 22 and 23.
The symbol for open-circuit output (symbol S01494) is not shown in this example because all ECL outputs of this ECL family are of the same open-circuit type.
|
|
FR |
Modèle d'antériorité : F 100170.
Pour réaliser correctement la fonction DX1:8, il est nécessaire d'établir une connexion extérieure entre les broches 19 et 20 d'une part et les broches 22 et 23 d'autre part.
Le symbole pour sortie à circuit ouvert (symbole S01494) n'est pas figuré dans cet exemple parce que toutes les sorties ECL de cette famille ECL sont de type de circuit ouvert identique.
|
Change requests: |
|
C00117, C00189 |
