Drawing: |
|
 |
Earlier published in: |
. |
IEC 60617-12 (ed.3.0) 12-49-07 |
Description (temporary field): |
EN |

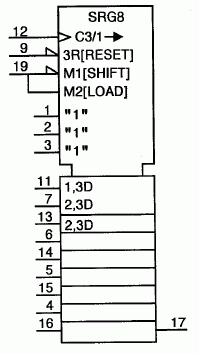

Register, universal shift/storage, 8-bit
(e.g. SN 74LS323) for which only the reset, shift and parallel-load modes are shown
NOTES
1 This symbol illustrates how an incompletely utilized device may be represented by a symbol suited to the application. For this purpose use is made of the fixed-mode input, symbol 12-09-49.
2 Symbol 12-49-08 depicts the same device performing another function. |
|
FR |
Registre universel à décalage ou mémorisation de 8 bit
(modèle d'antériorité : SN 74LS323) dans lequel sont seulement représentés la remise à zéro et les modes de décalage et de chargement parallèle
NOTES
1 Ce symbole est un mode de représentation d'un opérateur partiellement utilisé par un symbole adapté à l'application choisie. Le cas présent utilise l'entrée de mode fixe, symbole 12-09-49.
2 Le symbole 12-49-08 représente le même opérateur de façon différente. |
Name: |
EN |
Register, universal shift/storage, 8-bit |
|
FR |
Registre universel à décalage ou mémorisation de 8 bit |
Alternative names: |
EN |
|
|
FR |
|
Keywords: |
EN |
binary logic circuits; registers |
|
FR |
circuits logiques binaires, registres |
Form: |
EN |
Form 1 |
|
FR |
Forme 1 |
Alternative forms: |
|
S01695 |
Applied in: |
|
|
Applies: |
|
S01464, S01472, S01474, S01542, S01558, S01561, S01685 |
Application notes: |
|
A00269 |
Source references: |
|
|
Published in: |
|
|
Entered on: |
|
2004-05-04 |
Evaluated on: |
|
2004-05-04 |
Released on: |
|
2004-09-03 |
Rejected on: |
|
|
Obsolete from: |
|
|
Proposed by: |
|
TC3 |
Replaces: |
|
|
Replaced by: |
|
|
Shape class: |
|
Characters, Rectangles |
Function class: |
|
K Processing signals or information |
Application class: |
|
Circuit diagrams, Function diagrams |
Symbol restrictions: |
EN |
|
|
FR |
|
Remarks: |
EN |
E.g. SN 74LS323, for which only the reset, shift and parallel-load modes are shown.
This symbol illustrates how an incompletely utilized device may be represented by a symbol suited to the application. For this purpose use is made of the fixed-mode input, symbol S01542.
Symbol S01695 depicts the same device performing another function.
|
|
FR |
Modèle d'antériorité : SN 74LS323 dans lequel sont seulement représentés la remise à zéro et les modes de décalage et de chargement parallèle.
Ce symbole est un mode de représentation d'un opérateur partiellement utilisé par un symbole adapté à l'application choisie. Le cas présent utilise l'entrée de mode fixe, symbole S01542.
Le symbole S01695 représente le même opérateur de façon différente.
|
Change requests: |
|
C00121, C00189 |
