IEC 60617-12 (ed.3.0) 12-49-17 |
Description (temporary field): |
EN |

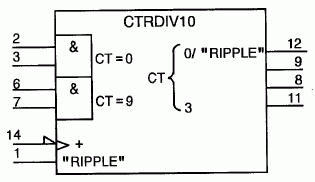

Counter, decade
(e.g. SN 7490)
NOTE - This symbol illustrates how a device may be represented by a symbol suited to the application. Symbol 12-09-52 is used here to indicate that the symbol is a valid representation only if an external connection is made between terminals 1 and 12. |
|
FR |
Compteur modulo 10
(modèle d'antériorité : SN 7490)
NOTE - Ce symbole illustre la façon dont un dispositif peut être représenté par le symbole qui convient à une application donnée. Pour montrer que le symbole n'est tenu que si une connexion externe est réalisée entre les broches 1 et 12, on utilise le symbole 12-09-52. |
Name: |
EN |
Counter, decade |
|
FR |
Compteur modulo 10 |
Alternative names: |
EN |
|
|
FR |
|
Keywords: |
EN |
binary logic circuits; counters |
|
FR |
circuits logiques binaires, compteurs |
Form: |
EN |
|
|
FR |
|
Alternative forms: |
|
|
Applied in: |
|
|
Applies: |
|
S01474, S01476, S01518, S01545, S01567, S01686 |
Application notes: |
|
A00269 |
Source references: |
|
|
Published in: |
|
|
Entered on: |
|
2004-05-04 |
Evaluated on: |
|
2004-05-04 |
Released on: |
|
2004-09-03 |
Rejected on: |
|
|
Obsolete from: |
|
|
Proposed by: |
|
TC3 |
Replaces: |
|
|
Replaced by: |
|
|
Shape class: |
|
Characters, Rectangles |
Function class: |
|
C Storing, K Processing signals or information |
Application class: |
|
Circuit diagrams, Function diagrams |
Symbol restrictions: |
EN |
|
|
FR |
|
Remarks: |
EN |
E.g. SN 7490.
This symbol illustrates how a device may be represented by a symbol suited to the application. Symbol S01545 is used here to indicate that the symbol is a valid representation only if an external connection is made between terminals 1 and 12.
|
|
FR |
Modèle d'antériorité : SN 7490.
Ce symbole illustre la façon dont un dispositif peut être représenté par le symbole qui convient à une application donnée. Pour montrer que le symbole n'est tenu que si une connexion externe est réalisée entre les broches 1 et 12, on utilise le symbole S01545.
|
